MIRA Yer Altı Görüntüleme 500MHz HDR 1.72m (1.4m swath coverage) (22-005900)

MALÅ MIRA HDR, geniş alanların 3D haritalamasında üstün hassasiyet, hız ve veri kalitesi sağlayan profesyonel bir Yer Radarı (GPR) sistemidir. High Dynamic Range (HDR) Teknolojisi ile donatılmış olan bu sistem, daha yüksek çözünürlük, daha geniş derinlik aralığı ve düşük parazit seviyesi sunar. Saha operasyonlarında hız ve verimliliği artıran MIRA HDR, özellikle yol incelemeleri, altyapı tespiti, arkeolojik araştırmalar ve jeofizik çalışmalarda kullanılır.

Bu cihaz 0,05(m) lik bir hedefi ortalama 1-5 metre aralığında tespit edebilir en iyi koşullarda ise 10 metre aralığını görebilir.

Not: Bu sayfada yer alan tüm veriler üretici firma fabrika verileridir.


Başlıca Özellikler

• HDR Teknolojisi: HDR teknolojisi, parazit seviyesini düşürerek daha net, daha derin ve daha yüksek kontrastlı veriler sağlar. Bu, geleneksel GPR sistemlerine göre daha geniş bir bant genişliği sağlar.
• Yüksek Kanal Yoğunluğu: 132 veri kanalına kadar destek sunarak daha fazla veri noktası toplar ve daha yüksek çözünürlüklü haritalar oluşturur.
• Geniş Tarama Alanı: 140 cm'lik tarama genişliğiyle, tek geçişte daha fazla alanı kapsar.
• Derinlik Aralığı: 0-5 metreye kadar yer altı yapılarını algılar.
• 32 Bit Veri Toplama: 32-bit veri işleme kapasitesi ile daha yüksek çözünürlükte ve detaylı veriler sunar.
• Gerçek Zamanlı Örnekleme: MIRA Controller yazılımı sayesinde gerçek zamanlı dilim görünümleri, swath kapsamı ve hareketli haritalar üzerinde anlık veri görüntüleme imkanı sunar.
• GPS Zaman Senkronizasyonu (PPS): Her bir veri noktasına tam zaman damgası ekler, bu da harici cihazlarla (RTK GPS, video kayıtları vb.) senkronize veri toplamanıza olanak tanır.

Teknik Özellikler

• Standart Anten: MIRA 500 HDR
• Kontrol Ünitesi: MALÅ MIRA HDR
• Boyutlar: 171 cm x 61 cm x 37 cm (kollar dahil)
• Ağırlık: 54 kg / 119 lbs
• Tarama Genişliği: 140 cm / 4.6 ft
• Güç Tüketimi: 150 W
• Hedef Derinliği: 0-5 metre / 0-17 ft
• Maksimum Veri Kanalı Sayısı: 132
• Veri Çıkışı: 32 bit
• Standart Anten Frekansı: 500 MHz
• İletişim: Gigabit Ethernet
• Konumlandırma Girişi: Tüm büyük RTK GPS ve Total Station sistemleriyle uyumlu
• Çevresel Dayanıklılık: IP65 sertifikalı, zorlu çevre koşullarına dayanıklı
• Sertifikalar: EC, FCC, IC uyumluluğu

Taşıma Çözümleri

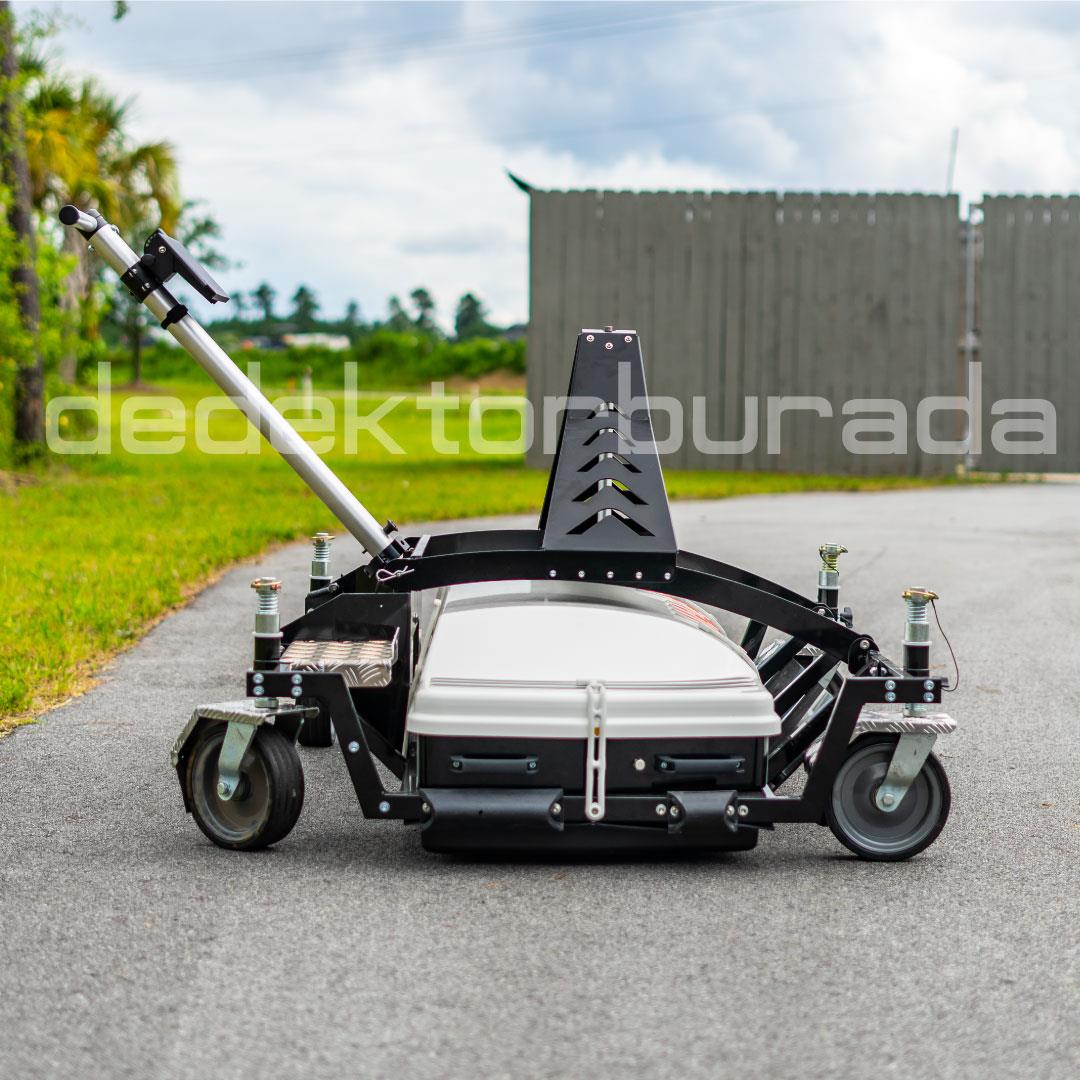

• El İle İtme Arabası: Küçük alanlarda ve dar çalışma alanlarında kolay manevra sağlar.

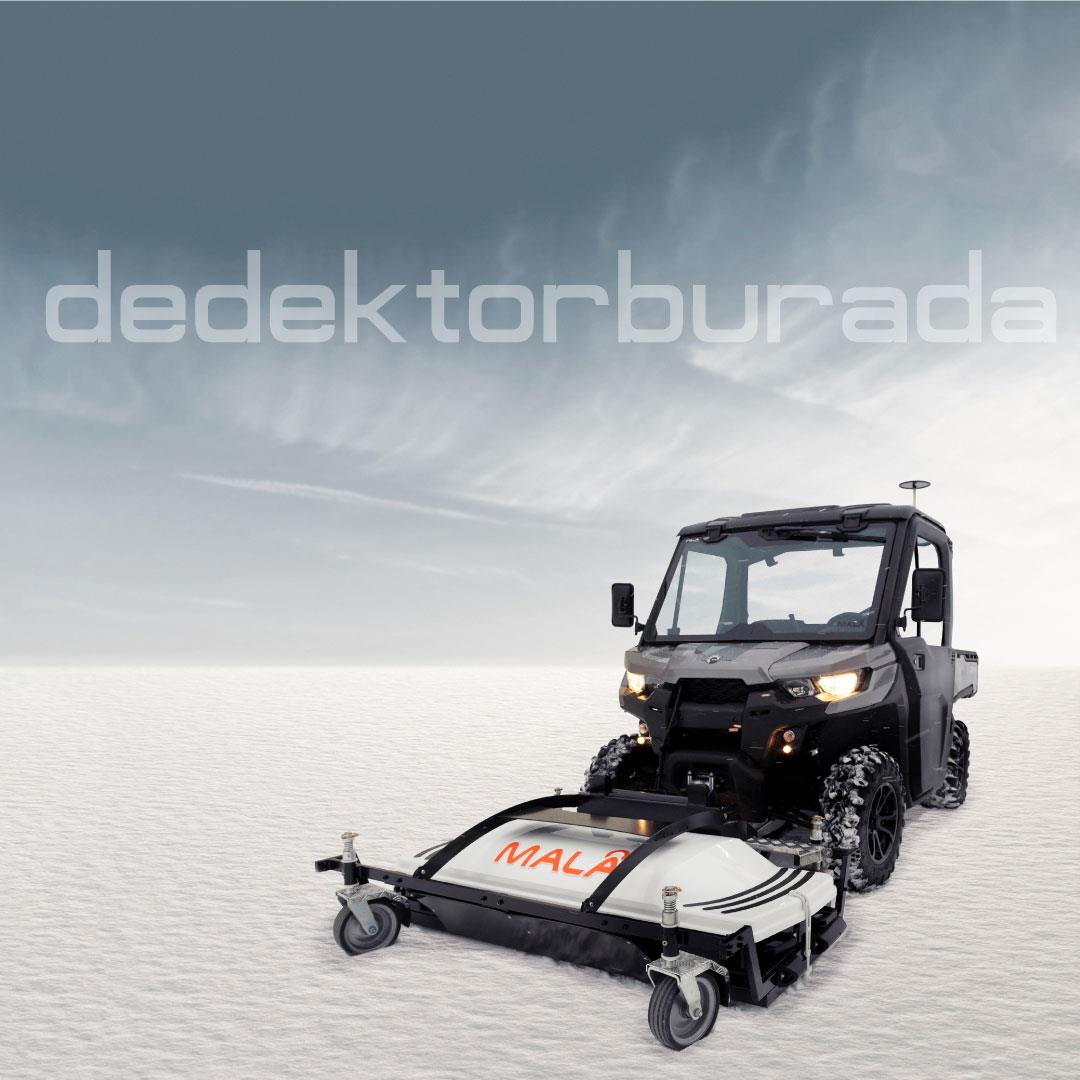

• Ön Araç Montajı: Araç önüne monte edilerek daha geniş alanlarda hızlı tarama imkanı sunar.
• Arka Yol Römorku: Yol incelemeleri için tasarlanmış ve otoyol hızında veri toplama imkanı sunar.
• Saha Römorku: Tarım arazileri ve çim alanlar için tasarlanmış olup, MIRA HDR sistemini optimize edilmiş zemin temasıyla çalıştırır. Römork, küçük parçalara ayrılarak taşınabilir.

Kullanım Alanları

• Yol İncelemeleri: Otoyol hızında tarama yaparak yol, köprü güvertesi ve demiryollarının analizini sağlar.
• Altyapı Tespiti: Yeraltı boru hatları, kablolar ve kanal sistemlerini algılayarak altyapı kazılarını daha güvenli hale getirir.
• Arkeolojik Araştırmalar: Çukur, direk delikleri ve ocaklar gibi arkeolojik özelliklerin net görüntülerini üretir. 2-3 hektarlık alanı günde tarayabilir.
• Boşluk Tespiti: Yeraltındaki boşlukları (obuk delikleri) tespit ederek çökme riskini önler.
• Jeofizik Araştırmalar: Geniş alanlarda yüksek çözünürlüklü zemin altı haritaları oluşturur.

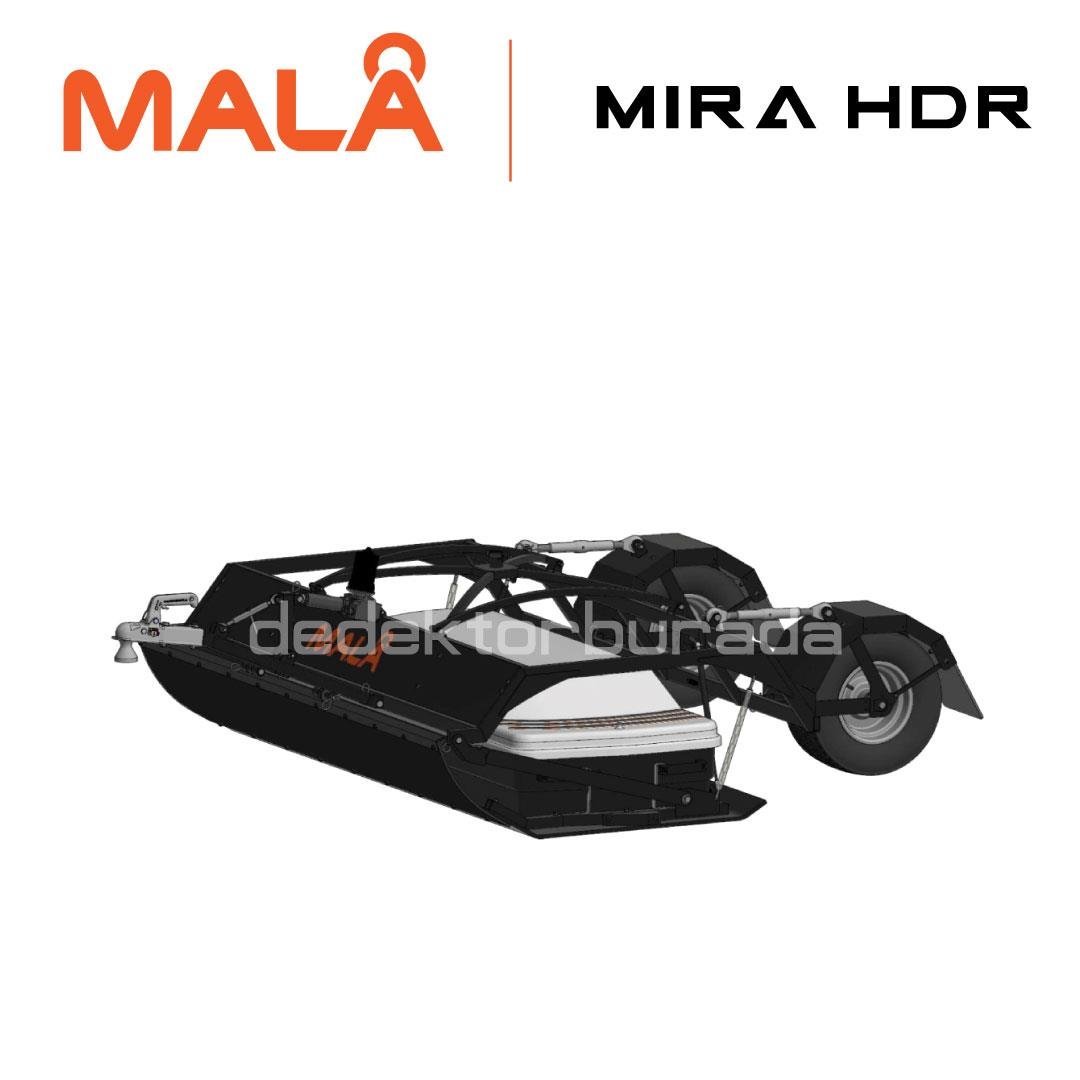

MIRA HDR Saha Römorku – Teknik Özellikler

• Uyumluluk: MALÅ MIRA HDR çok kanallı dizi sistemiyle uyumlu.
• Boyut (Çalışma Modu): 2340 x 1740 x 613 mm (92 x 69 x 24”)
• Boyut (Parçalanmış): 1135 x 1740 x 613 mm (45 x 69 x 24”)
• Ağırlık: 110 kg (242 lbs)
• Maksimum Araştırma Hızı: 30 km/s (20 mph)
• Maksimum Taşıma Hızı: 50 km/s (30 mph)
• Önerilen Çeki Topu Yüksekliği: 350-450 mm (14” - 18”)
• Dahili Darbe Kodlayıcı: Mevcut
• Uygulama Alanları: Arkeolojik araştırmalar ve altyapı tespiti için uygundur.

MALÅ MIRA HDR, HDR teknolojisi sayesinde geleneksel sistemlerin ötesine geçerek üstün veri kalitesi, daha derin algılama kapasitesi ve gelişmiş kanal yoğunluğu sunar. Otoyol hızında bile hassas veri toplayabilen bu sistem, büyük ölçekli 3D haritalama projelerinde mükemmel bir çözümdür. Sahada verimliliği artıran bu sistem, yol, altyapı, arkeoloji ve boşluk tespiti gibi çeşitli uygulamalarda idealdir.

MIRA HDR – Paket İçeriği ve Opsiyonel Bileşenler

Paket İçeriği

• 21-005900 MIRA HDR Anten Kutusu: 1 Adet
• 21-005880 MIRA HDR Blockmaster: 1 Adet
• 21-005882 MIRA HDR 500MHz Tx Anteni: 11 Adet
• 21-005885 MIRA HDR 500MHz Rx Anteni (2'li Set): 6 Adet
• 18-001045 MIRA Controller Veri Toplama Yazılımı: 1 Adet

Opsiyonel Aksesuarlar

1. 21-005877 MIRA HDR Ön Taşıma Çözümü: 1 Adet

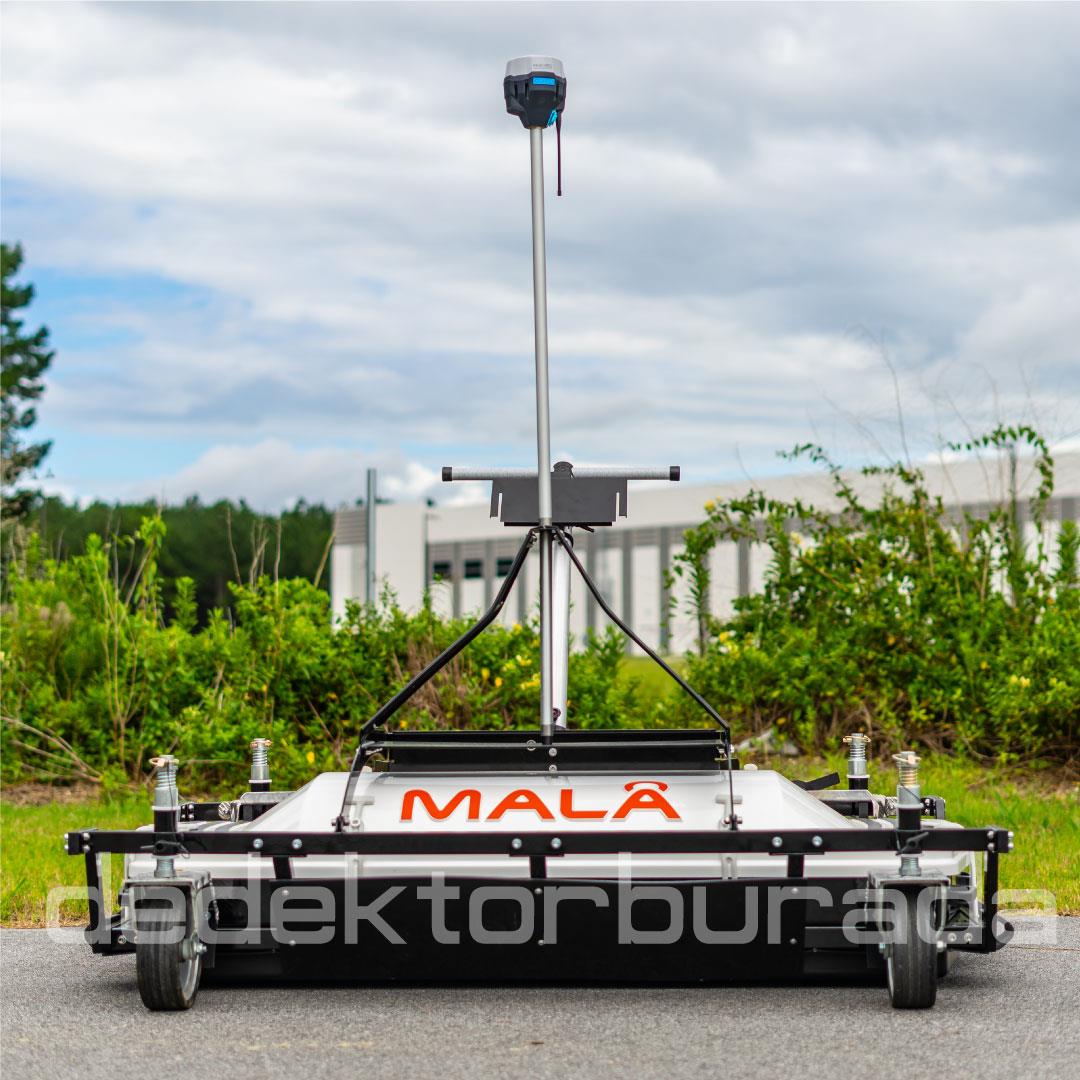

   • Uzatma direği desteği (21-005874), prizma/GPS uzatma direkleri (1 adet 800 mm + 1 adet 400 mm), 3 metre güç kablosu ve darbe kodlayıcı kiti ile birlikte gelir.

2. 21-002701 MIRA HDR Yol Römorku: 1 Adet

   • Yol uygulamaları için tasarlanmıştır.

3. 21-005947 MIRA HDR Saha Römorku: 1 Adet

   • Tarım arazilerinde ve düşük hızdaki saha çalışmaları için uygundur. Otoyol hızlarında ve yol uygulamaları için tasarlanmamıştır.

4. 21-005021 MIRA HDR Büyük Nakliye Sandığı: 1 Adet

   • Sistem, taşıma sandığına MIRA HDR kutusunu taşıma çözümünden çıkarmadan kolayca sürülebilir. Rampayı içerir.

MIRA HDR, zemin altı tarama projelerinde yüksek hassasiyet ve detaylı veri toplama imkanı sunan ileri düzey bir çözüm sağlar. Opsiyonel aksesuarlar ve taşıma çözümleri, saha koşullarına göre sistemi optimize etmek için idealdir.
